Automation E-Chuck

Geeignet für:

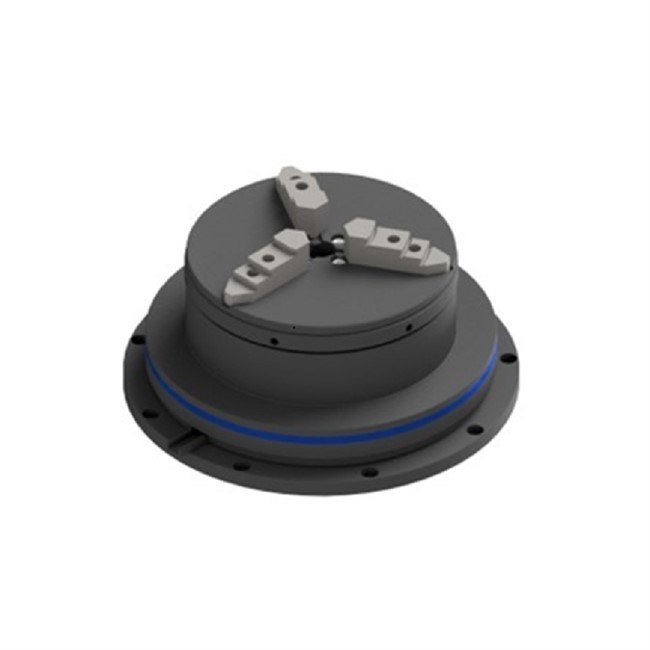

Das E-Chuck ermöglicht präzises Einspannen, mit geregelter Spannkraft und endloser Rotation für die Anwendung auf Drehtischen.

Offerte anfragen

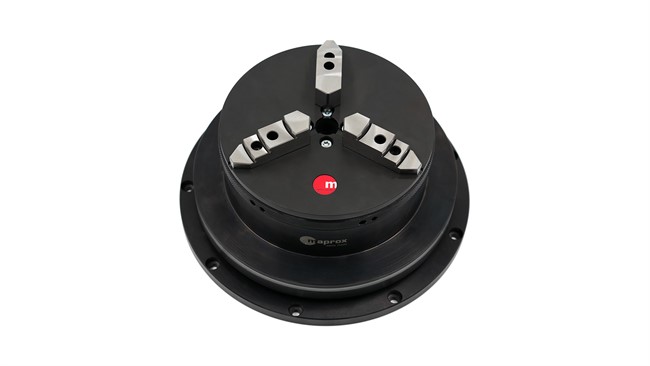

Das E-Chuck ist ideal für Anwendungen, die präzises und sicheres Einspannen feinster Teile erfordern. Mit seiner einstellbaren Spannkraft und der Fähigkeit zur endlosen Rotation um die eigene Achse eignet es sich besonders für die Fixierung jeglicher Teile. Perfekt für den Einsatz auf modernen Messmaschinen, verbessert das E-Chuck Produktivität, Sicherheit und Genauigkeit in Automations- und Qualitätsbereichen.

Funktionen im Überblick

Futter öffnet und schliesst elektrisch

360 Grad um die eigene Achse drehbar dank Schleifring-Konstruktion

JF-Futter als Basis; Backensystem umkehrbar

Geschliffene Backen

Kommunikationsschnittstelle CANopen. Optional: I/O-Box zur manuellen Bedienung

Vorteile

Warum das E-Chuck die ideale Spannlösung ist für die Automatisierung deiner Prozesse

1. Produktivitätssteigerung

Das E-Chuck ermöglicht ein höheres Automationslevel, mit stabilen, reproduzierbare Spannvorgängen. Es ist ideal für Anwendungen mit hohen Stückzahlen, wo reduzierte Rüstzeiten benötigt werden.

2. Präzision und Prozesssicherheit

Mit einem Rundlauf von 0.02 mm und einer exakt einstellbaren Spannkraft eignet sich der E-Chuck auch für empfindliche Werkstücke und anspruchsvolle Messaufgaben.

3. Einfache Integration

Dank 24 V DC Versorgung und CANopen-Kommunikation fügt sich der E-Chuck nahtlos in moderne Mess- und Fertigungsanlagen ein. Optional auch über eine IO-Box steuerbar.

4. Flexibel anpassbar

Aufsatzbacken und Adaptionen werden bei Bedarf kundenindividuell gefertigt, damit das E-Chuck optimal auf jedes Werkstück und jede Schnittstelle abgestimmt ist.

Einsatzbereiche

Das E-Chuck ist für Anwendungen entwickelt, in denen Präzision, Automatisierung und wiederholgenaue Spannprozesse entscheidend sind.

Qualitätsbereich

Messmaschinen aller Art

Feinmechanik

Zum Messen und Montieren

Fertigung

Zur leichten Bearbeitung

Montage

Einfacher Einbau

Funktionsweise

So arbeitet das E-Chuck und so benutzt man es

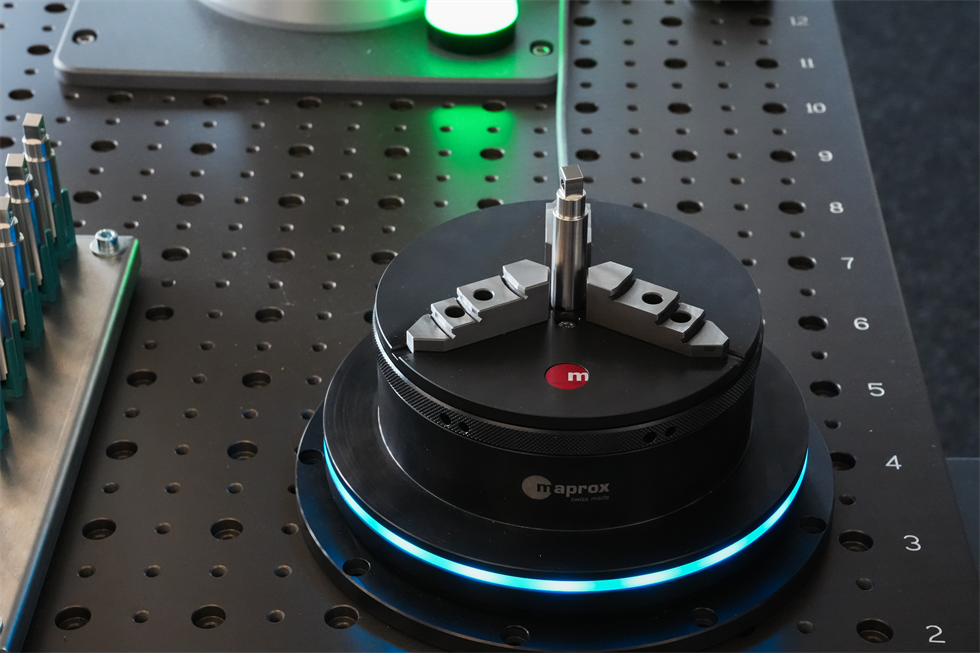

Step 1: Werkstück positionieren

Das Werkstück wird automatisiert oder manuell eingesetzt.

Step 2 – Elektrisches Spannen

Die drei Backen fahren elektrisch an, die Spannkraft wird exakt geregelt und überwacht.

Step 3 – Endlose Drehung

Das Werkstück kann für Mess- oder Fertigungsprozesse frei und ohne Anschlag rotieren.

Technische Daten


Rundlauf	0.02 mm
Max. Spannkraft	60 N
Min. Spannkraft	15N
Spannbereich Aussenspannen (Standard)	1.5 - 140 mm
Spannbereich Innenspannen (Standard)	46 - 172 mm
Max. Gewicht Werkstück	4 kg
E-Chuck Gewicht	7.5 kg
Versorgung	24 V DC, 10 A
Schnittstelle	CANopen, optional mit IO-Box, Softwareansteuerung via DLL
Wiederholgenauigkeit	< 5 µm
Max. Drehmoment	2 Nm

Alle Details im Datenblatt

514000.00-Datenblatt-E-Chuck-DE.pdfDownload Datenblatt "E-Chuck"

Konfigurationen / Zubehör

Konfigurationen

Adaption

Frei wählbar

Backenform & Material

Frei wählbar

Backenanzahl

Frei wählbar

Laserbeschriftung / Logokleber

Frei wählbar

Zubehör

IO-Box (falls kein externes Programm gewünscht)
Loadcarrier (für schwere Werkstücke)
Zentrierdorn

Videos & Downloads

Videos

Maprox - smart clamping solutions for all industries

Downloads

FAQ

Der E-Chuck lässt sich über 24 V DC und CANopen direkt an moderne Mess- und Prüfmaschinen anbinden.
Alternativ kann die IO-Box genutzt werden, um die Steuerung in bestehende Systeme einzubetten.

Standardmässig deckt das E-Chuck folgende Spannbereiche ab:
- Aussenspannen: 1.5-140 mm
- Innenspannen: 46-172 mm
Sollten andere Spannbereiche benötigt werden, bieten wir auch kundenspezifische Aufsatzbacken an.

Die Spannkraft kann via CANopen oder über die IO-Box je nach Anwendung kalibriert werden.

Ja, dies wird durch den integrierten Schleifring ermöglicht, der optional auch weggelassen werden kann, falls keine endlose Drehung erforderlich ist.

Das E-Chuck vertreiben wir weltweit.

Nein, das E-Chuck dreht sich nicht von selbst. Wir bieten jedoch auch eine weitere E-Chuck-Version an, die in einen Drehtisch integriert ist.

Das E-Chuck hat standardmässig drei Backen. Auf Kundenwunsch können auch sechs bis acht Backen angeboten werden.
